Díky inovativní modulární konstrukci baterií a širokému rozsahu vstupního napětí baterií na hybridním střídači je možné konfigurovat třífázový rezidenční systém od 6 kW až do maximálního výkonu 20 kW a využít tak vynikající flexibilitu pro každý projekt.

Řada třífázových hybridních systémů Wattsonic pro rezidenční použití v kompaktním provedení obsahuje inteligentní střídač, BMS a přizpůsobitelnou sadu baterií pro skladování energie. Je možné snadno najít vhodnou sestavu, protože je volitelně k dispozici 6 kW-20 kW. Díky spolehlivému řízení střídače může celý systém nerušeně správně fungovat nebo pracovat podle vašeho vlastního režimu.

Kompletní systém pod kompaktním krytem

Třífázový hybridní střídač

Hybridní střídač Wattsonic převádí stejnosměrný proud (DC) ze střešních solárních panelů na střídavý proud (AC), který můžete používat přímo ve své domácnosti nebo firmě.
Master BMS Li-HV

Master BMS může monitorovat stav celého bateriového systému v reálném čase a udržovat komunikaci se střídačem, aby bylo možné dynamicky upravovat strategii nabíjení/vybíjení a ochrany podle aktuálního provozního stavu baterie.
Bateriový modul Li-HV

Vysokonapěťové bateriové moduly Wattsonic jsou vybaveny systémem BMS slave, který neustále monitoruje napětí a teplotu jednotlivých článků a zajišťuje jejich vyvážení během nabíjení a vybíjení.
Sada AIO

Připoj a používej
Napájení + komunikace + uzemnění dohromady

Vše v jednom
Připoj a používej

Společnost Wattsonic připravila všechny nezbytné produkty a příslušenství, které můžete potřebovat, a to včetně přibalených konektorů a kabelů. Není nutné provádět žádné další přípravné práce.

Třífázový hybridní střídač

Společně vyhlásíme vaši energetickou nezávislost

Díky integraci s inteligentním řídicím systémem může třífázový hybridní střídač Wattsonic využívat výkonnější funkce ve všech aspektech. Oba porty On a Off Grid mohou být použity paralelně pro podporu většího zatížení.

Velká spolehlivost

Až 110% nerovnoměrného zatížení
Až 125% přetížení výstupu střídavého proudu
Až 110% nerovnoměrného zatížení

Třída krytí IP65
Nízká provozní hlučnost
Snadná konfigurace WIFI pomocí aplikace
Konstrukce skříně vyrobená technologií tlakového lití
Snadná kontrola dat na displeji OLED i v aplikaci
Pokročilá technologie odvodu tepla

Asymetrický výstup pro provoz On/Off Grid s nulovým přetokem do sítě.

Třífázový hybridní střídač Wattsonic umožňuje napájení spotřebičů s vysokým výkonem, jako je bojler nebo další spotřebiče, pouze solární energií, pouze energií ze sítě nebo kombinací solární energie a energie ze sítě. Na rozdíl od běžného solárního střídače připojeného k síti může zajistit napájení střídavým proudem při výpadku proudu ze sítě.

Už žádné výpadky proudu Časté výpadky proudu? To už se vás netýká

<10ms

Nouzové záložní napájení na úrovni UPS při provozu ze sítě

Až20kVA

pokrývaní odběrových špiček
po dobu 60 sekund

na záložním výstupu

Master BMS Li-HV

Spolehlivý správce baterií

Systém BMS nepřetržitě monitoruje a zajišťuje ochranu baterie. Díky spolupráci s BMS dosáhnou baterie lepšího výkonu a delší životnosti. Master BMS Wattsonic Li-HV rovněž hraje klíčovou roli při vyhodnocování a hlášení stavu baterie. Otevřené rozhraní pro externí ovládání a řízení vám umožňuje jednodušší přizpůsobení provozních režimů systému.
Baterie Li-HV

Bezpečné úložiště energie

Baterie Wattsonic Li-HV, integrovaná se Slave BMS, bude během nabíjení a vybíjení nepřetržitě monitorovat stav a vyvážení baterie.
- 10 let

  standardní záruka
- 10 000 cyklů

  při 90% DOD
- 1C/1C

  nepřetržité nabíjení a vybíjení

Integrovaný inteligentní EMS podporuje různé energetické aplikace

Řada přizpůsobitelných provozních režimů

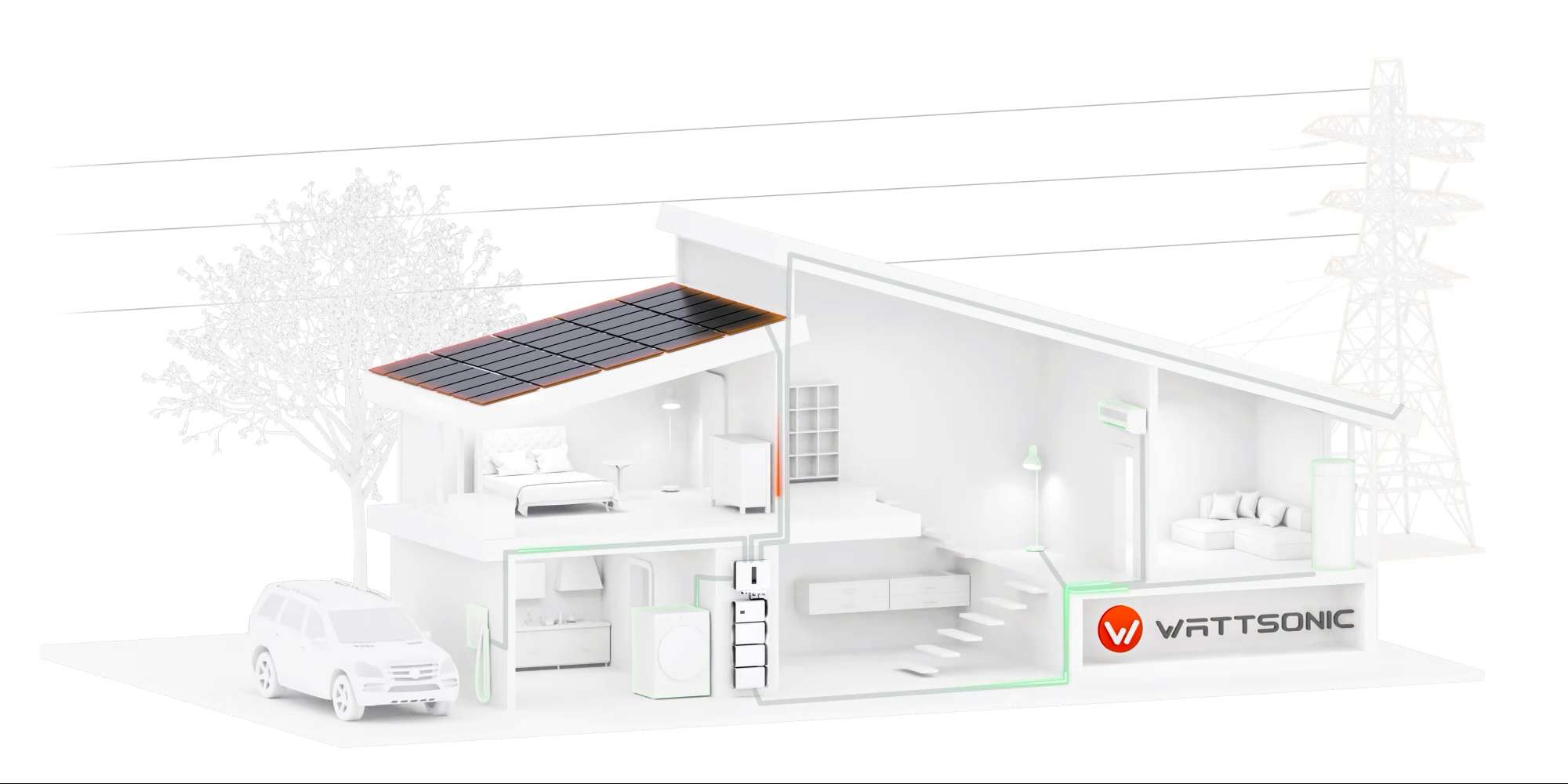

Obecný režim
Přepnutí vysoké zátěže
Režim UPS
Ekonomický režim
Režim odpojené elektrické sítě

Pokud je v tomto provozním režimu výkon FV panelů dostačující, je energie dodávána do spotřebičů, baterie i elektrické sítě v následujícím pořadí: nejprve spotřebiče, poté baterie a nakonec síť.
(Pokud lokální síť neumožňuje, aby střídač dodával přebytky energie do sítě, můžete nastavit dodávání energie do sítě na 0 W).Není-li výkon FV panelů dostačující, bude energie pro napájení spotřebičů odebírána z baterie a případně z elektrické sítě, pokud energie z baterie není dostačující.
Nastavte maximální výkon Pmax (kVA) poskytovaný elektrickou sítí.
Pokud je odběr spotřebičů menší než hodnota Pmax, solární panely budou nejprve nabíjet baterii a elektrická síť bude napájet spotřebiče. Když je baterie plně nabitá, budou solární panely napájet spotřebiče společně s elektrickou sítí, avšak baterie nikoliv.
Když odběr spotřebičů překročí hodnotu Pmax, střídač použije energii z baterie a solárních panelů pro napájení spotřebičů a kompenzaci odběru, který překračuje hodnotu Pmax.
*Pro realizaci funkce "Přepínání vrcholového zatížení" musí být příkon spotřebičů, který překročil hodnotu Pmax, v rámci maximálního výstupního výkonu střídače, jinak bude střídač dodávat pouze maximální povolený výkon.
V tomto režimu bude střídač používat energii ze solárních panelů nebo elektrické sítě pro nabíjení baterie, dokud baterie není plně nabitá. Když je k dispozici napájení z elektrické sítě, baterie se nebude vybíjet.Když dojde k odpojení napájení z elektrické sítě, budou solární panely a baterie napájet spotřebiče připojené k záložnímu výstupu (UPS).
V tomto režimu můžete v aplikaci nastavit výkon nabíjení / vybíjení a čas. Střídač použije energii ze solárních panelů nebo elektrické sítě (v závislosti na nastavení v aplikaci) pro nabíjení baterie v požadovaném časovém intervalu.
Střídač použije energii ze solárních panelů a baterie pro napájení spotřebičů v požadovaném časovém intervalu a zbývající energie bude dodávána z elektrické sítě.

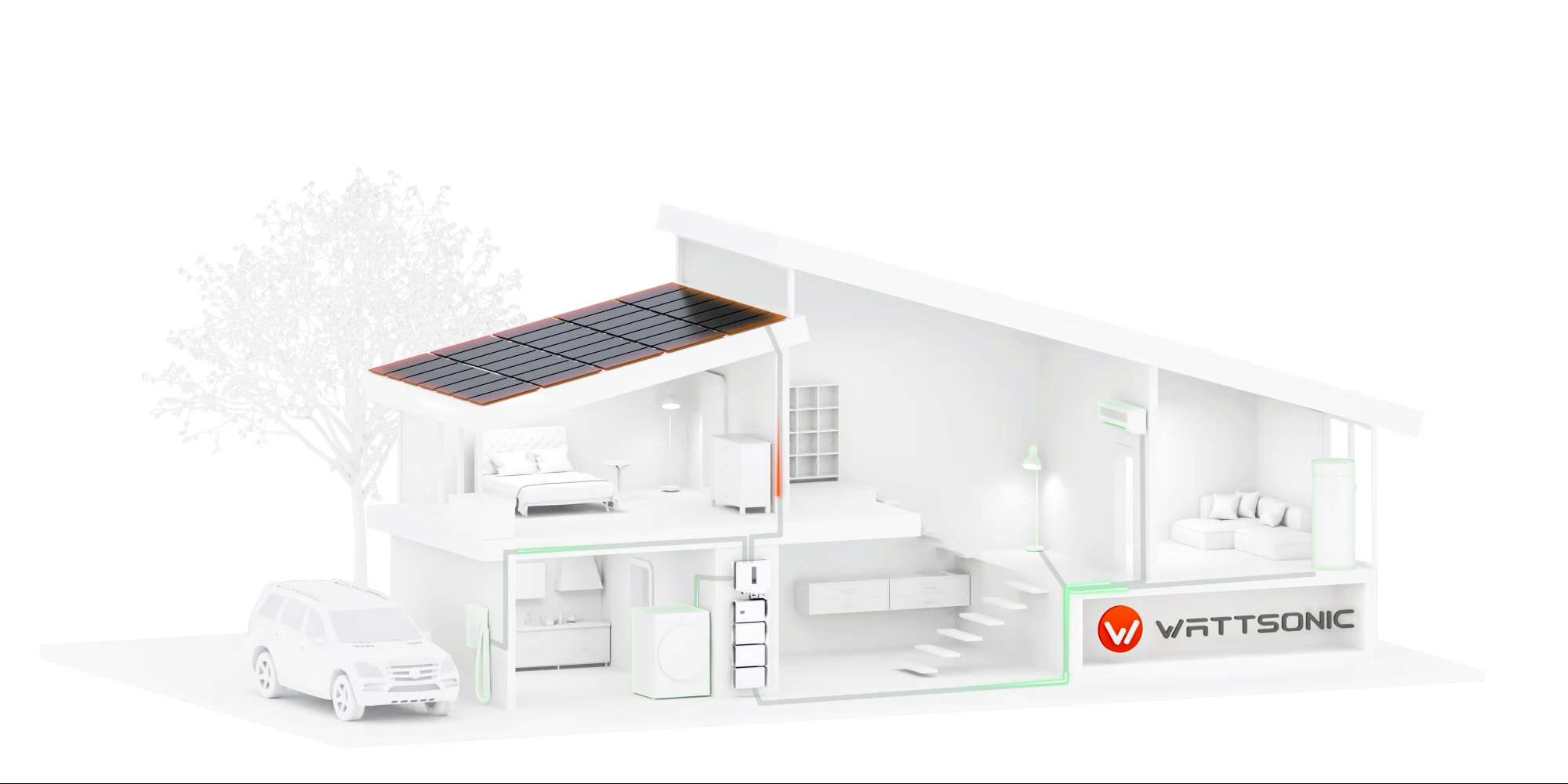

V režimu odpojené elektrické sítě budou solární panely napájet nejprve spotřebiče připojené k záložnímu výstupu a zbývající energie bude nabíjet baterii.
Pokud energie ze solárních panelů není dostačující, bude baterie napájet spotřebiče připojené k záložnímu výstupu společně se solárními panely.

Snadná instalace na stěnu
nebo na sebe

Chytrý produkt, chytrá volba

Díky vzdálenému monitorování, uvedení do provozu a servisní podpoře je možné systém sledovat kdykoli a kdekoli. Střídač i BMS podporují vzdálenou aktualizaci firmwaru. Cloudové úložiště pro ukládání dat provozu systému po celou dobu jeho životnosti zajišťuje, že si všechna data můžete prohlédnout podle potřeby.

Všechny důležité údaje naleznete v následující tabulce

Počet bateriových modulů 2,3 kWh	3	4	5	6	7	8
Kapacita baterie	230V/6.9kWh	307V/9.2kWh	384V/11.5kWh	460V/13.8kWh	537V/16.1kWh	614V/18.4kWh

Počet bateriových modulů 3,84 kWh	3	4	5	6	7	8
Kapacita baterie	230V/11.5kWh	307V/15.3kWh	384V/19.2kWh	460V/23.0kWh	537V/26.8kWh	614V/30.7kWh

Max. vstupní výkon stejnosměrného napětí střídače [kW]	9.0-30.0
Počet trackerů MPP střídače	2
Jmenovitý výstupní výkon do elektrické sítě [kW]	6.0-20

- Počet bateriových modulů 2,3 kWh

  Kapacita baterie
- 3

  230V/6.9kWh
- 4

  307V/9.2kWh
- 5

  384V/11.5kWh
- 6

  460V/13.8kWh
- 7

  537V/16.1kWh
- 8

  614V/18.4kWh
- Počet bateriových modulů 3,84 kWh

  Kapacita baterie
- 3

  230V/11.5kWh
- 4

  307V/15.3kWh
- 5

  384V/19.2kWh
- 6

  460V/23.0kWh
- 7

  537V/26.8kWh
- 8

  614V/30.7kWh
- Max. vstupní výkon stejnosměrného napětí střídače [kW]

  Počet trackerů MPP střídače

  Jmenovitý výstupní výkon do elektrické sítě [kW]
- 9.0-30.0

  2

  6.0-20

Často kladené dotazy

Při nabíjení/vybíjení baterie dochází k velkému kolísání výkonu

Proveďte následující kontroly:
1. Zkontrolujte, zda nedochází ke kolísání příkonu spotřebičů;
2. Na portálu Wattsonic zkontrolujte, zda nedochází ke kolísání výkonu solárních panelů.Pokud je vše v pořádku, ale problém přetrvává, kontaktujte místní technické servisní středisko společnosti Wattsonic.
Stav nabití (SOC) se po restartu systému změnil.

Při restartování systému závisí stav nabití pouze na napětí baterie. Po provedení celého procesu nabíjení a vybíjení bude hodnota stavu nabití přesná.
Návod k obsluze se ztratil.

Navštivte centrum stahování na oficiálních webových stránkách společnosti Wattsonic a stáhněte si příslušný typ online návodu k obsluze. Pokud se vám nedaří návod stáhnout, obraťte se na místní technické servisní středisko společnosti Wattsonic.
Chybí některé příslušenství.

Pokud při instalaci chybí nějaké příslušenství, podívejte se do seznamu příslušenství, zkontrolujte chybějící díly a kontaktujte svého prodejce nebo místní technické servisní středisko společnosti Wattsonic.
Střídač nepracuje nebo displej je zhasnutý.

Zkontrolujte, zda je k dispozici stejnosměrné napájení ze solárních panelů, a ujistěte se, že je střídač nebo externí stejnosměrný vypínač zapnutý. Pokud se jedná o první instalaci, zkontrolujte, zda nejsou svorky „+“ a „-“ stejnosměrného napětí zapojeny opačně.
